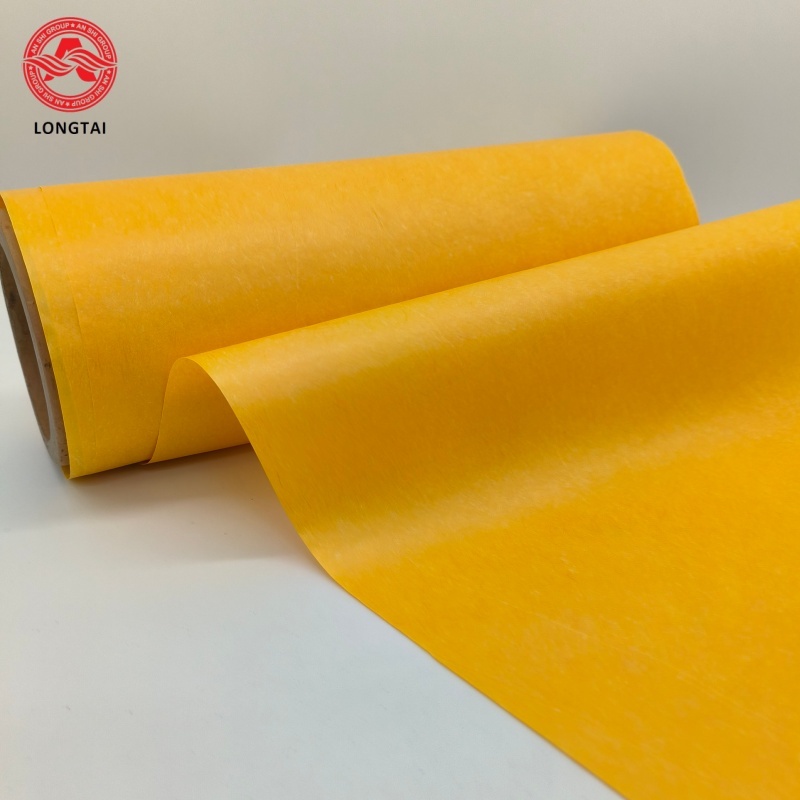

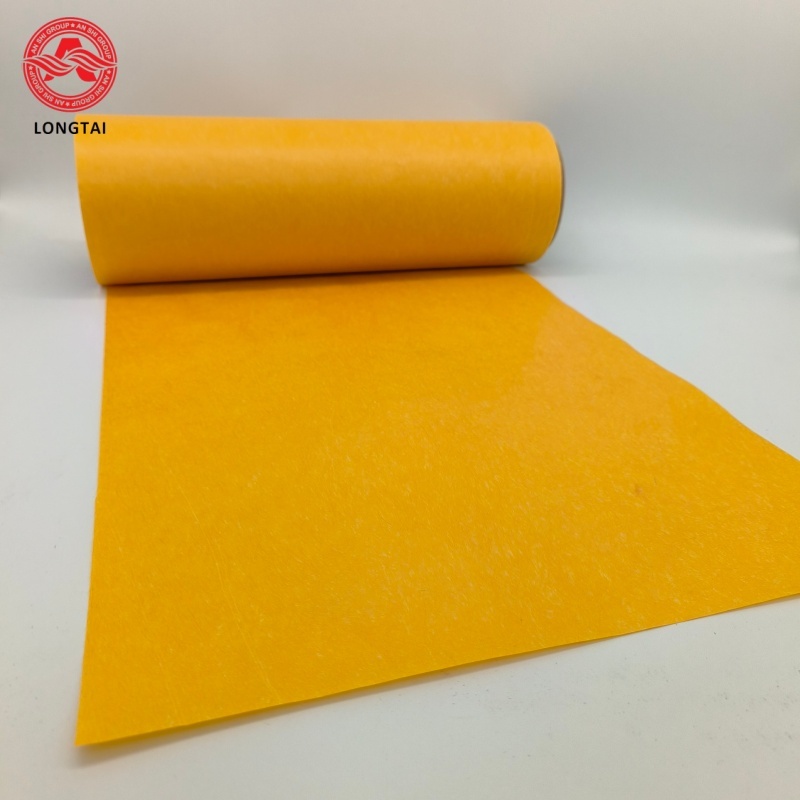

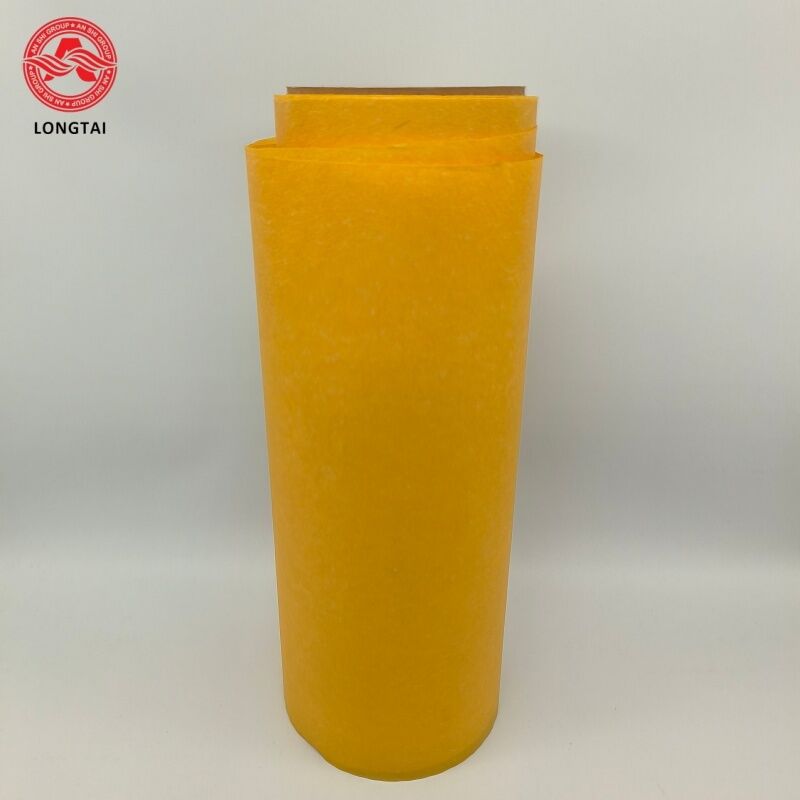

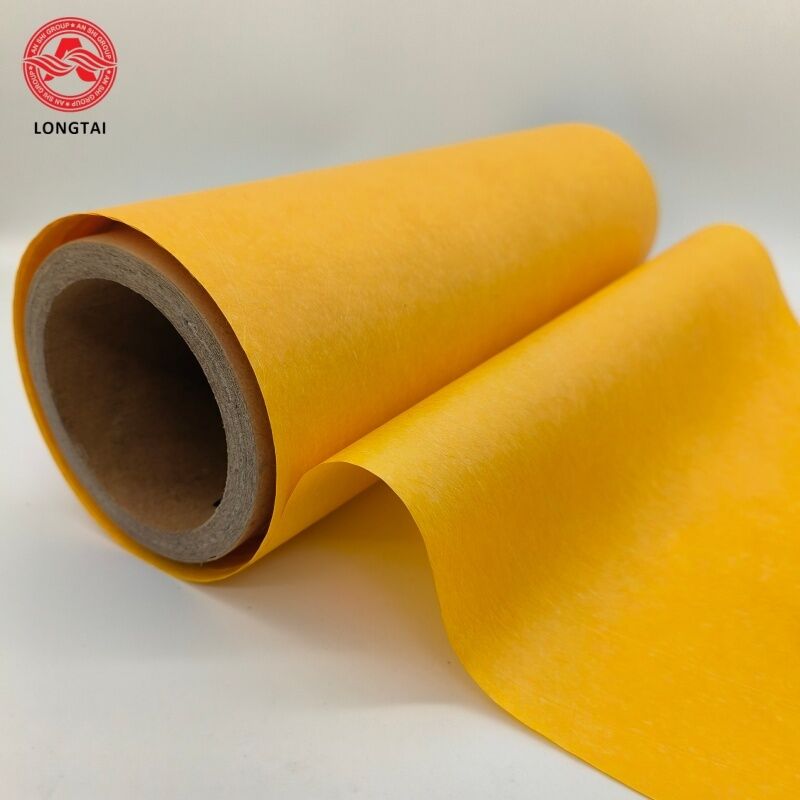

280°C Wärmebeständiges Polyimidpapier, zuverlässige Isolierung zwischen Phasen und Drehzeiten für Motorstator

Dieses hochleistungsfähige Polyimid-Dämmpapier wurde speziell für die Wickeldämmung von Trocken- und Öl-Temperaturtransformatoren entwickelt.Es unterstützt den Dauerbetrieb bei 210°C bis 280°C, weit über dem Wärmewiderstandsgrenzwert herkömmlicher Dämmstoffe der Klasse H (180°C), die als extrem wärmebeständiges Dämmstoff der Klasse C eingestuft werden.

Sie wird mit hochreiner Polyimidfaserformtechnologie hergestellt und integriert eine überlegene elektrische Isolierung, mechanische Festigkeit und thermische Stabilität.Es überwindet die Mängel des traditionellen Aramidpapiers wie die dielektrische Dämpfung, Dimensionsschrumpfung und schlechte Ölalterungsbeständigkeit bei hoher Temperatur, die den Isolationsanforderungen von Hotspotzonen in High-End-Leistungstransformatoren perfekt entspricht.

• Stärkebereich: 0,06 mm ~ 0,3 mm, maßgeschneiderte Schneidbreite verfügbar
• Dielektrische Festigkeit: ≥ 15 kV, stabile Isolationsleistung bei kontinuierlicher hoher Temperatur
• Mechanische Eigenschaften: Längsschwellungsfestigkeit ≥ 160 MPa, Reißfestigkeit > 4 kN/m, flexibel für die automatische Wicklung ohne Rissbildung
• Thermische Haltbarkeit: Langzeitbetriebstemperatur 210°C~280°C, keine Erweichung, Schrumpfung oder toxische Vapolierung bei anhaltender hoher Hitze
• Chemische Beständigkeit: Inert gegenüber Transformator-Dämmöl, impregniert mit Lack, Säure- und Alkalilösungsmitteln, keine Pulverisierung oder Degradation nach langem Eintauchen

• Ultrahohe Wärmebeständigkeit: Stabiler langfristiger Betrieb bei 210°C, widerstandsfähig gegen sofortige Überhitzung bei Überlastung des Transformators, was die Lebensdauer der Ausrüstung erheblich verlängert
• Zuverlässige dielektrische Leistung: Leiner Abbruchspannungsabfall bei hoher Temperatur, hoher Frequenz und Öltauchen, Einschränkung der Raumladungsauflagerung und Teilausladung
• Ausgezeichnete mechanische Festigkeit: Hohe Zug- und Reißbeständigkeit, gute Flexibilität für die Wickelverpackung und die Zwischenschicht ohne Beschädigung
• Niedrige thermische Schrumpfung: Stabile Dimension unter einem breiten Temperaturbereich, keine Verformung nach langfristigem Betrieb bei hohen Temperaturen zur Sicherung der Wicklungsdämmung
• Flammschutz und umweltfreundlich: Selbstlöschbar, halogenfrei und keine schädlichen Gasemissionen bei hoher Temperatur, in Übereinstimmung mit den Brandschutznormen für Trockentransformatoren

Das Polyimid-Dämmpapier dient als flexible Innenausrüstung, als Schaltdämmung und als Phasen-Trennstoff für Statoren.

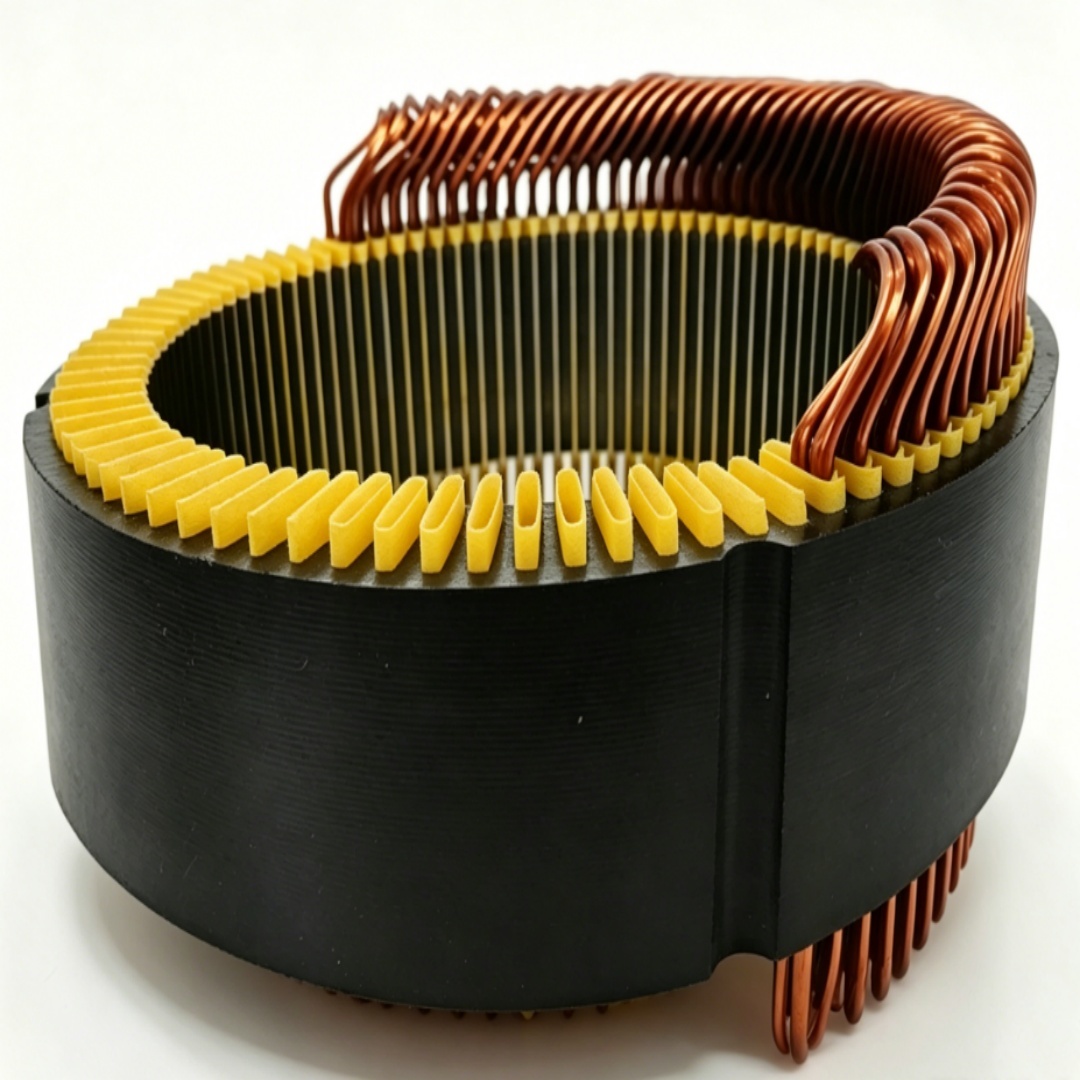

Es fungiert als primäre Bodenisolierung zwischen den Wickelleitern und dem Statorkern (die schmalweiße geformte Isolationskomponente, die in Ihrem Flachdrahtstator mit Haarnadel gezeigt wird).

1. Schlittenisolierung (Kernanwendung)

   Es ist zwischen der Innenwand des Siliziumstahlstatorkerns und der Kupferwicklung ausgekleidet und isoliert elektrisch die leitfähige Kernlamination von den Wickelleitern, um Erdbruch-Kurzschlüsse zu verhindern.Seine flexible Eigenschaft ermöglicht eine perfekte Übereinstimmung mit der unregelmäßigen Kontur von Stator-Slots, was es zu einem unverzichtbaren Material für Flachdrahtmotoren macht.

2. Isolierung zwischen den Phasen

   Zwischen dreiphasige Kupferwicklungen eingeklemmt, um Kontaktkurzschluss zwischen Leitern verschiedener elektrischer Phasen zu vermeiden.

3. End-Liner-Kissen

   Flexible Puffermatte, die an der Unterseite von Wickelüberhängen platziert wird, um Vibrationen zu absorbieren und zu verhindern, dass die scharfen Kanten von Kupferdraht zerkratzt und den Isolationsfilm des Drahteschmelzes beschädigt werden.

Kernfunktion: Flexible, konforme Isolationsbarriere zur Isolierung leitfähiger Schaltkreise, speziell für schmale, biegbare Schlitzhöhlen.
